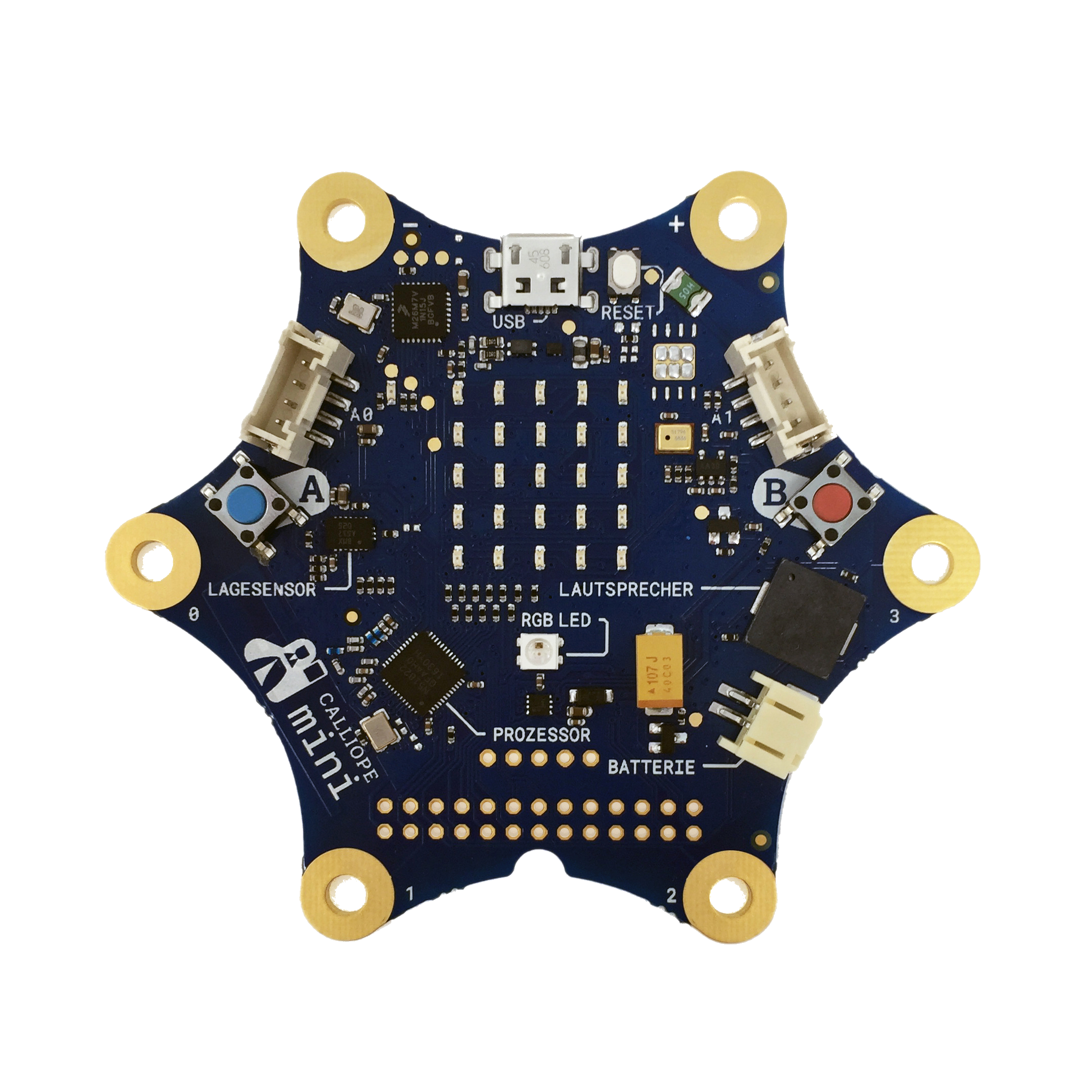

Calliope mini

Geeignet für Einsteiger und Profis, bietet der "Calliope mini" mit mehreren Editoren mächtige Programmierumgebungen für verschiedene Projekte. Auf dieser Seite geht es vor allem ums Datenlogging, entweder für Experimente im Schulzimmer direkt im Editor oder mobil auf SD-Karte.

7-Segment-Anzeige

Funkwetterstation

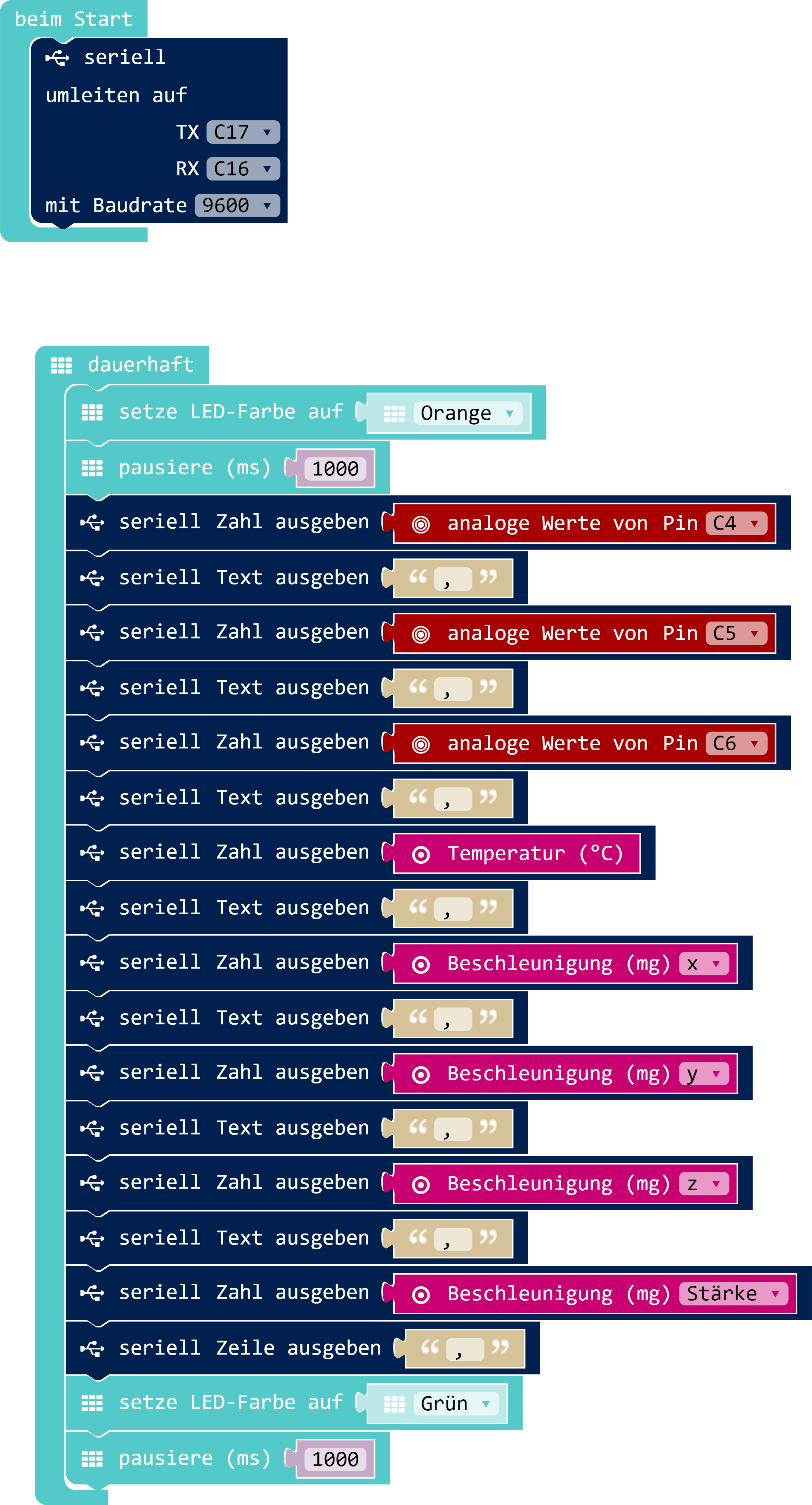

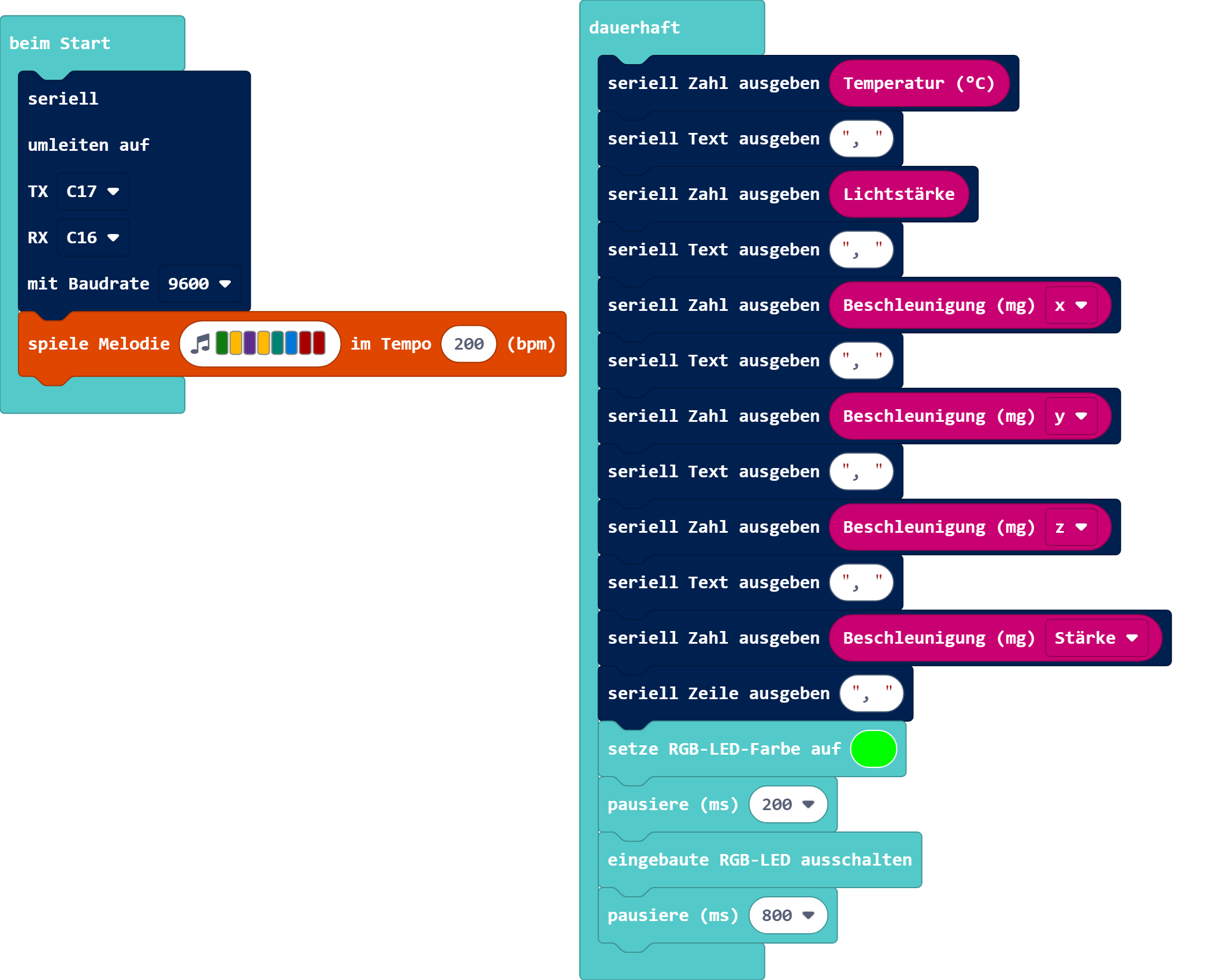

Datenlogger mit SD-Karte

Beispiel IKARUS

MakeCode

NEPO

https://makecode.calliope.cc/_aULeiqaiAg5g

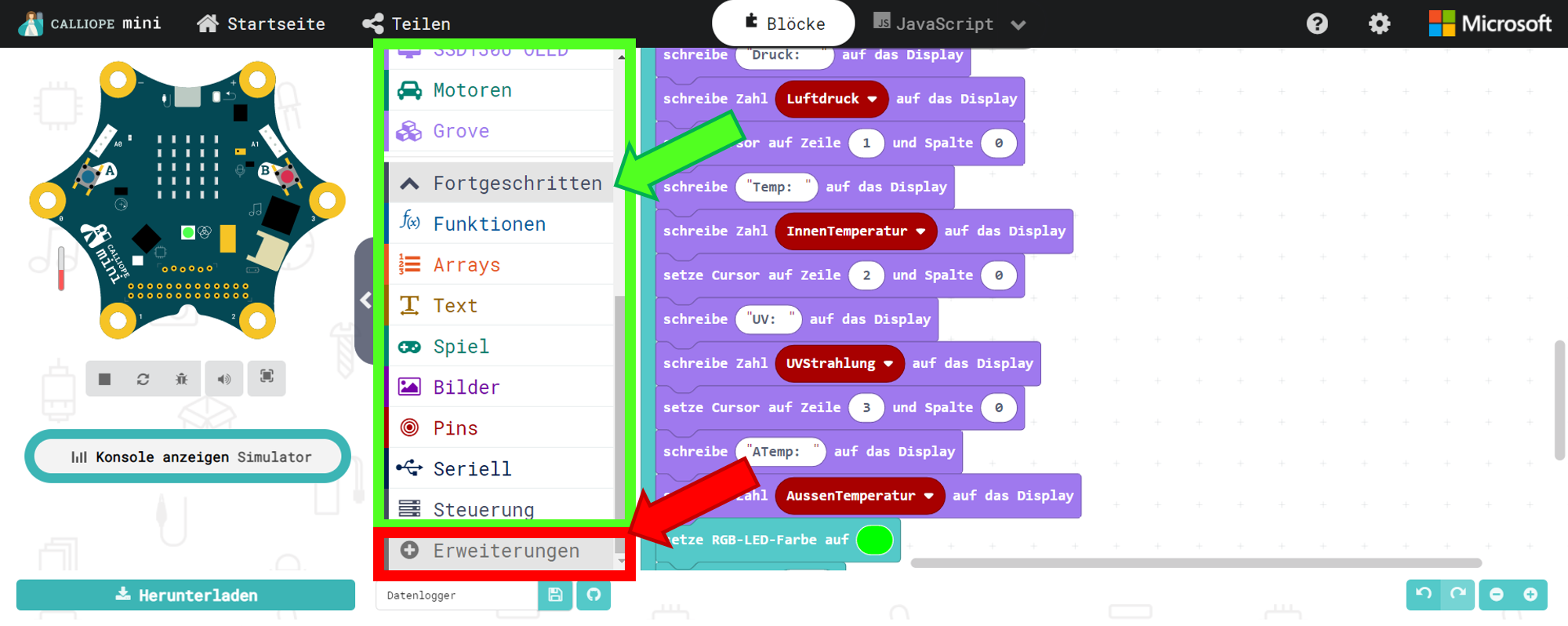

In der Bibliothek mit den Programmier-Blöcken (grün) findest du zuunterst in Fortgeschritten die Erweiterungen (rot).

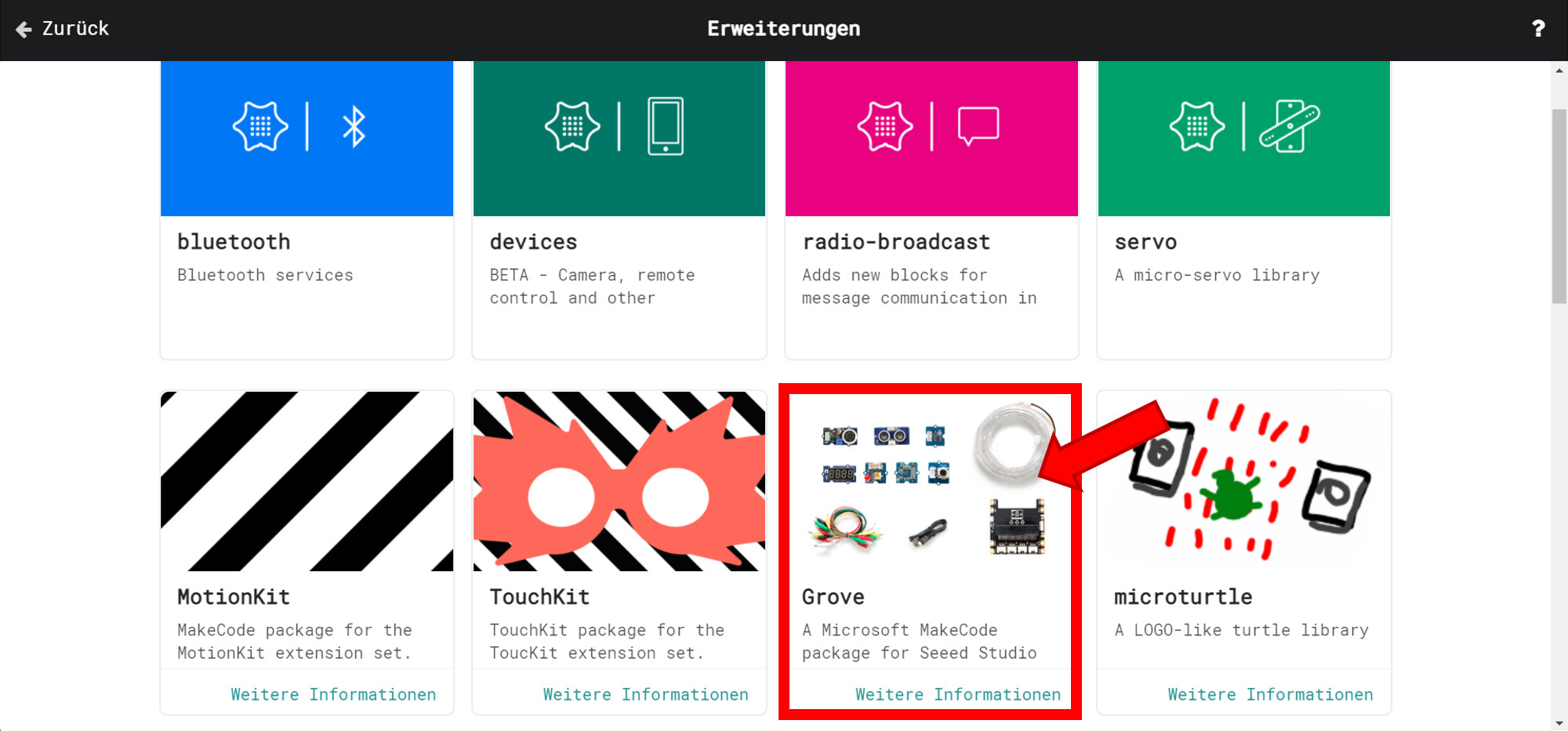

Für die 7-Segment-Anzeige wählst du die Erweiterung Grove aus.

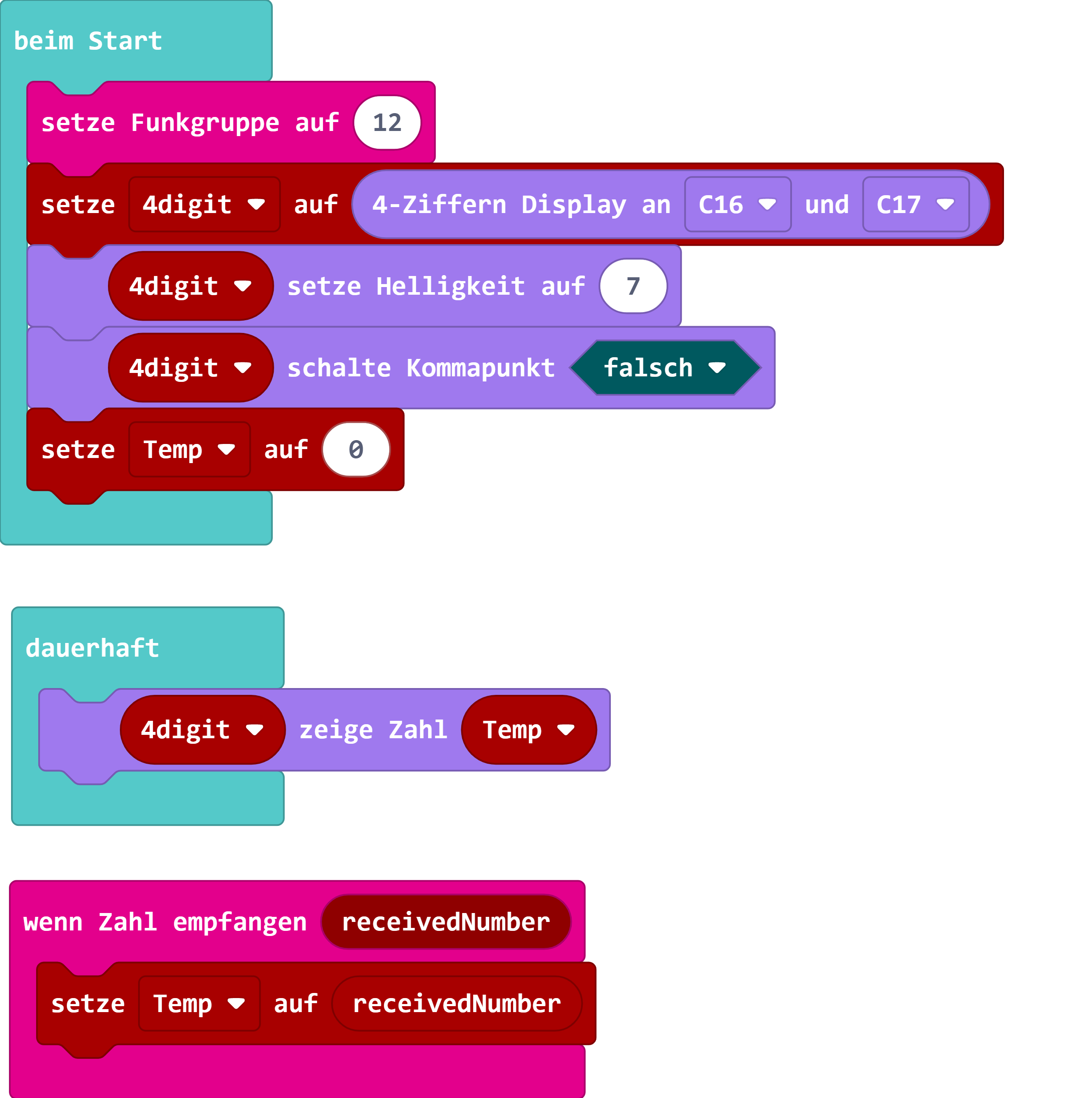

Der Empfänger wird beim Setup so eingerichtet, dass er über eine Funkkanal(Nr. 12) die jeweiligen Daten empfangen kann.

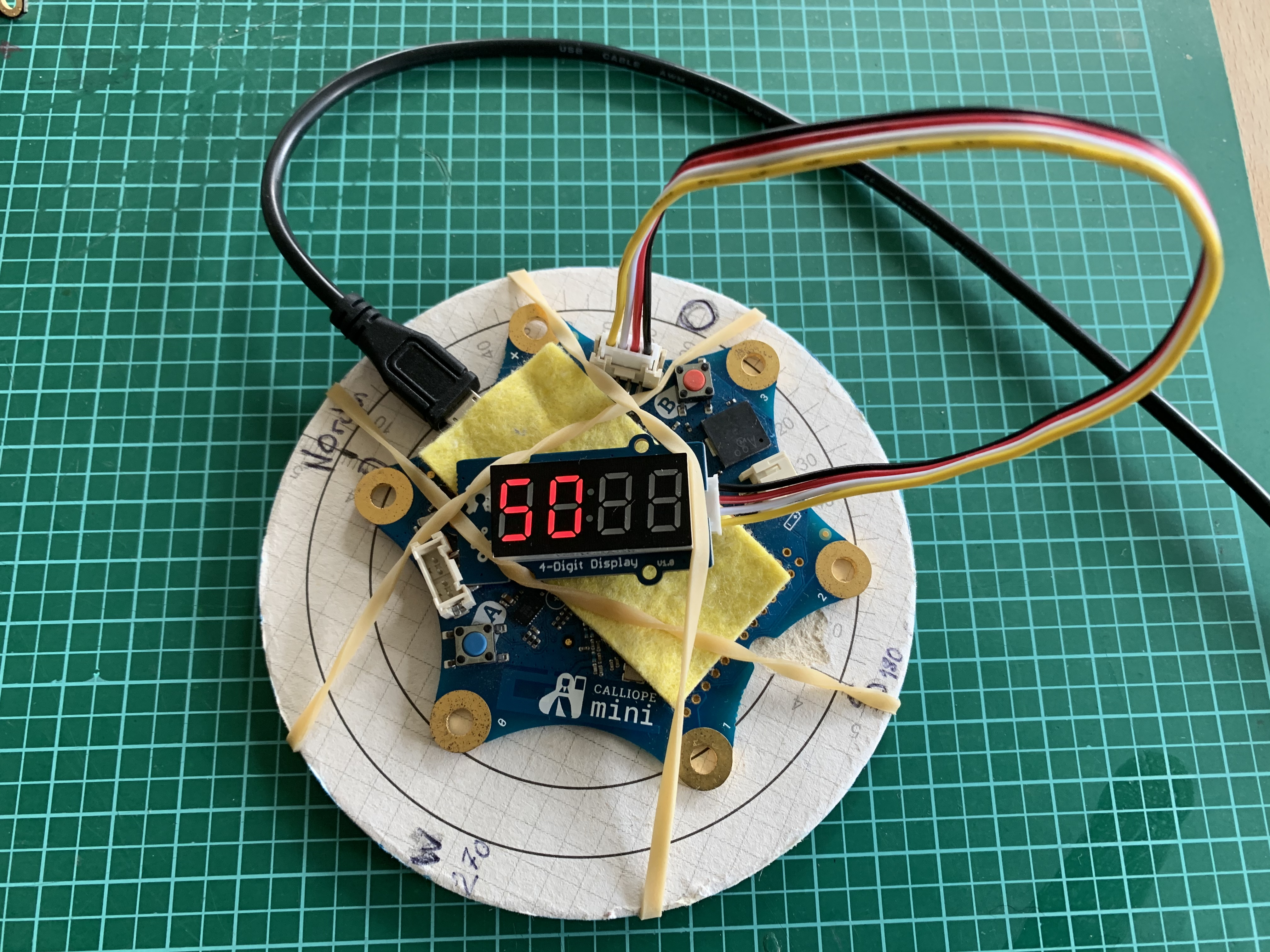

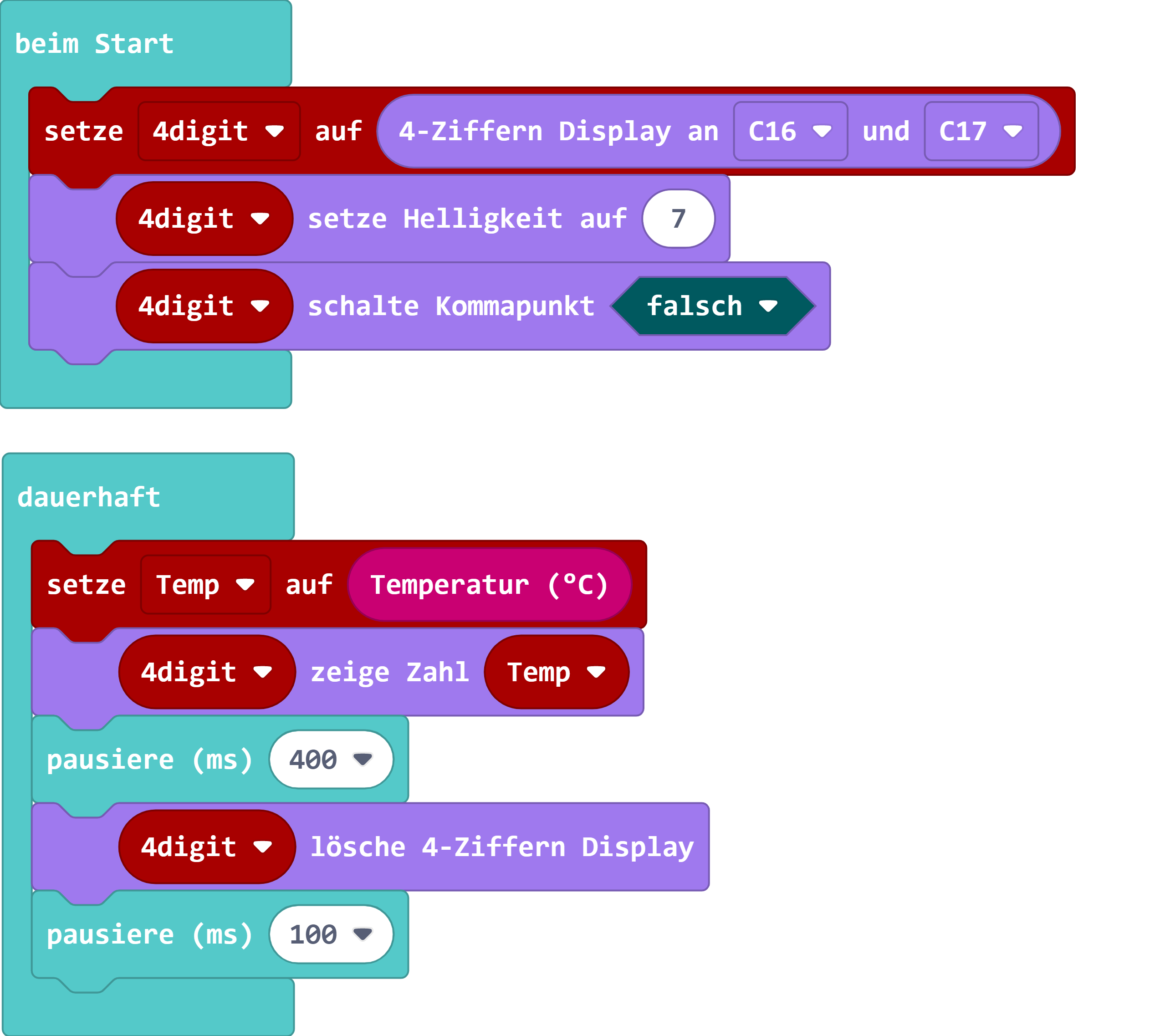

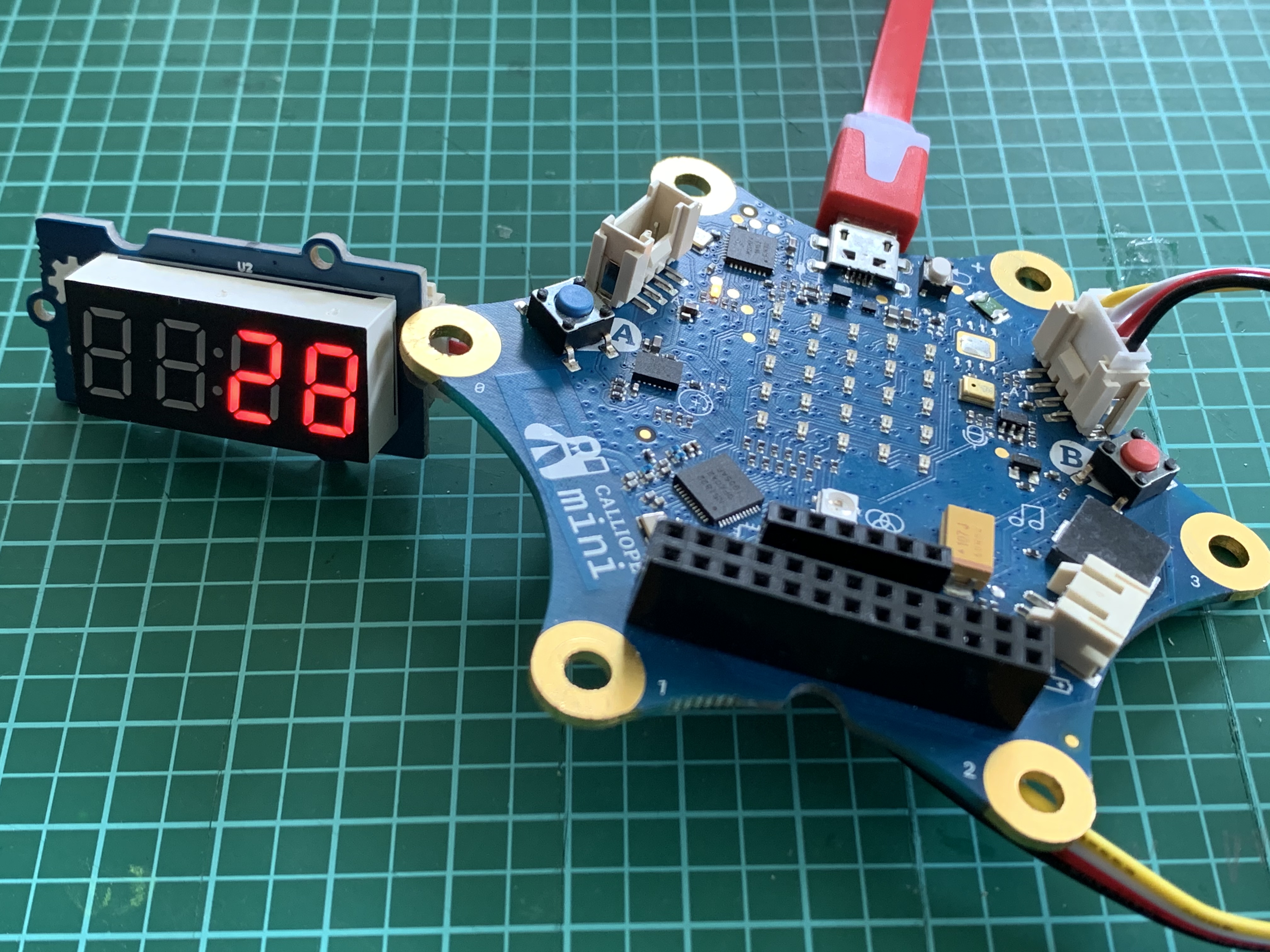

Die 7-Segment-Anzeige wird über C16/C17 eingerichtet, was dem Grove-Stecker A1 entspricht.

Die gewünschte Helligkeit der Anzeige und der Doppelpunkt wird eingestellt.

Zuletzt wird die Variable "Temp" auf Null gesetzt.

Das Hauptprogramm zeigt nun auf der 7-Segment-Anzeige jeweils die Temperatur an, die der "Calliope mini" über den Kanal 12 per Funk erhält.

https://makecode.calliope.cc/_23T0c3RgRCW7

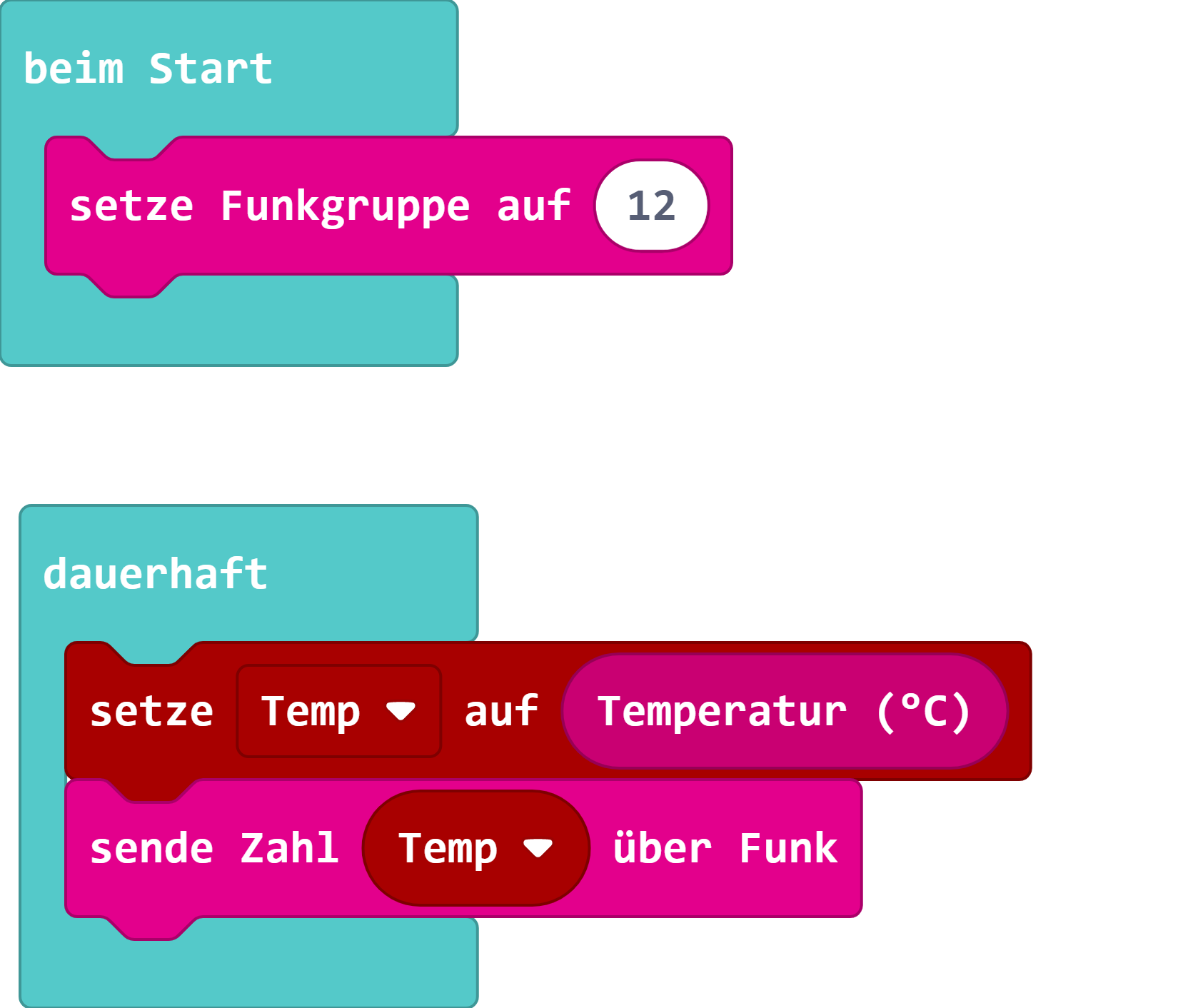

Der Sender ist ebenfalls auf den Funkkanal (Nr. 12) eingestellt, auf dem der Empfänger die Daten erwartet. Die Kanäle können von 1-255 frei gewählt werden, müssen aber beim Sender und Empfänger identisch sein.

Das Programm ist sehr simpel. Der "Calliope mini" speichert die Temperaturwerte in der Variable "Temp" ab und sendet diese per Funk an den Empfänger.

https://makecode.calliope.cc/_Vk28c8TVF44s

https://makecode.calliope.cc/_UUHP0qLyW7We

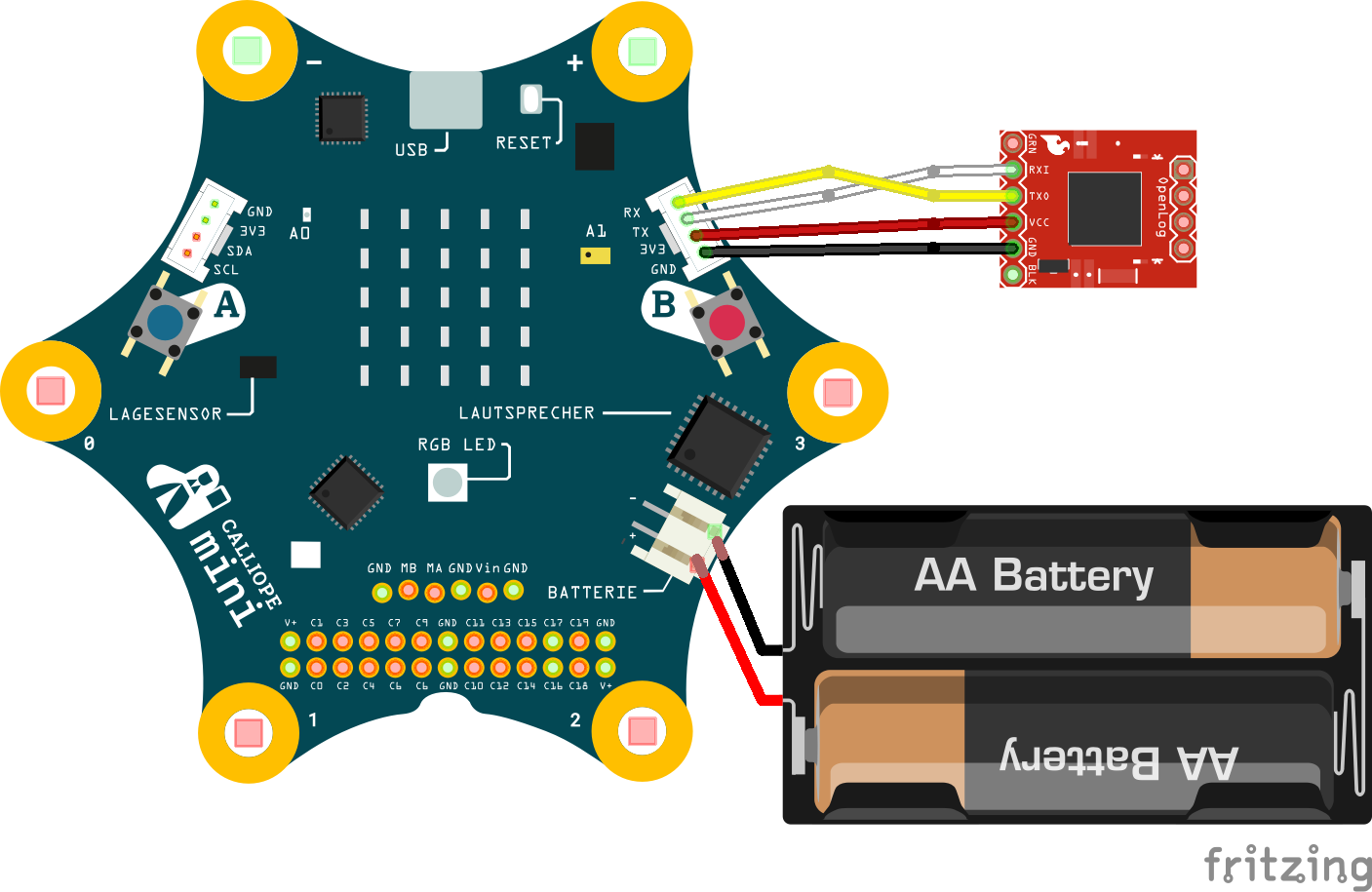

Fritzing

Beispiel Aufbau mit CO2-Sensor
