IKARUS

IKARUS-Datenlogger

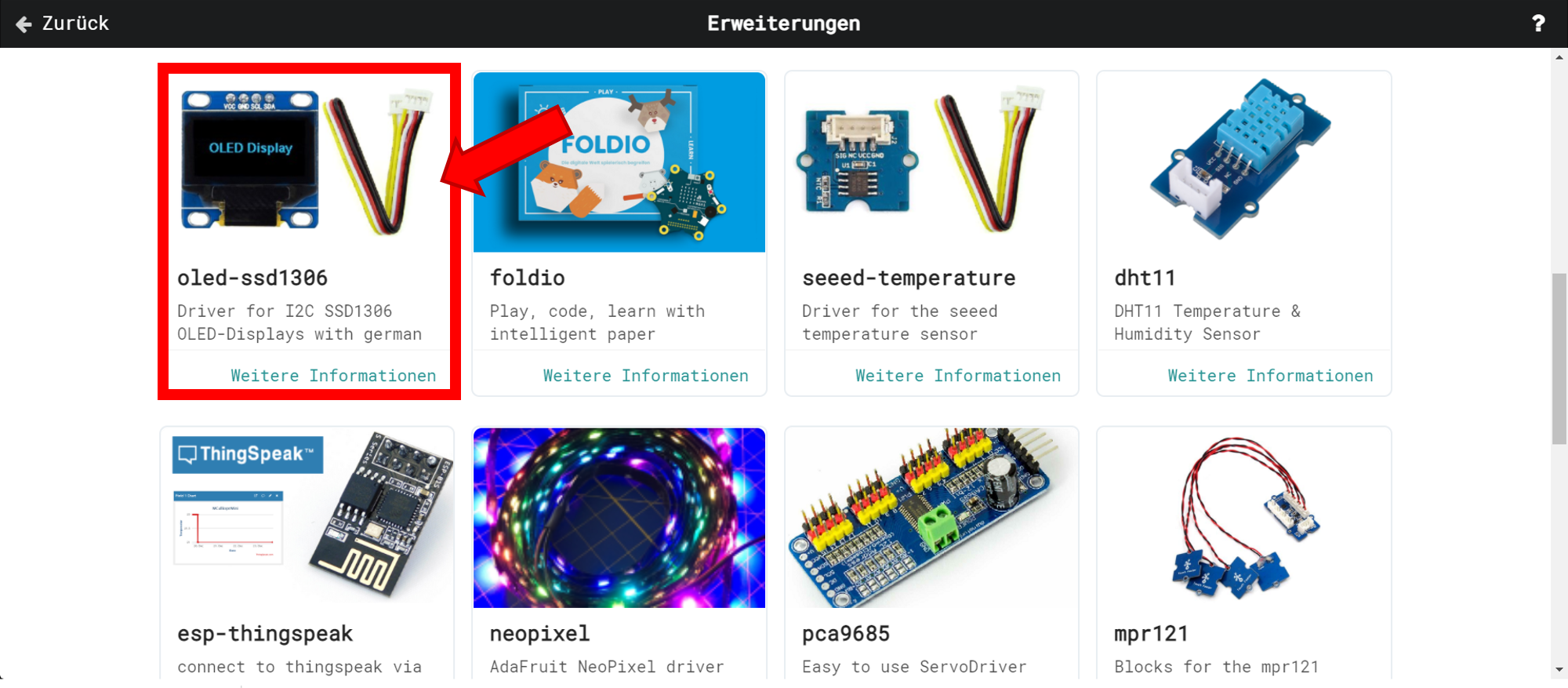

Erweiterung

Der IKARUS-Datenlogger zeichnet Innen- und Aussentemperatur, Luftdruck und die Stärke der UV-Strahlung auf eine SD-Karte auf.

Damit die Funktionalität des Calliope mini überprüft und die Wetterdaten direkt abgelesen werden können, zeigt das OLED-Display die Messwerte direkt an.

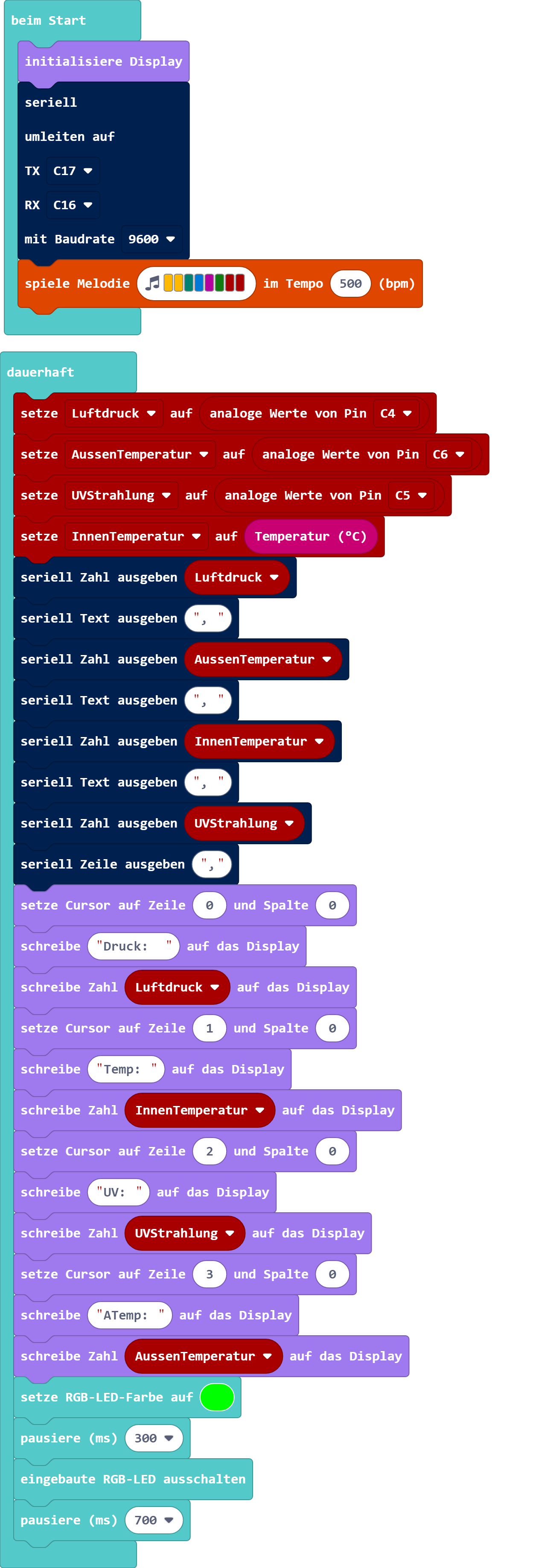

https://makecode.calliope.cc/_YrJ1cP00FXqp

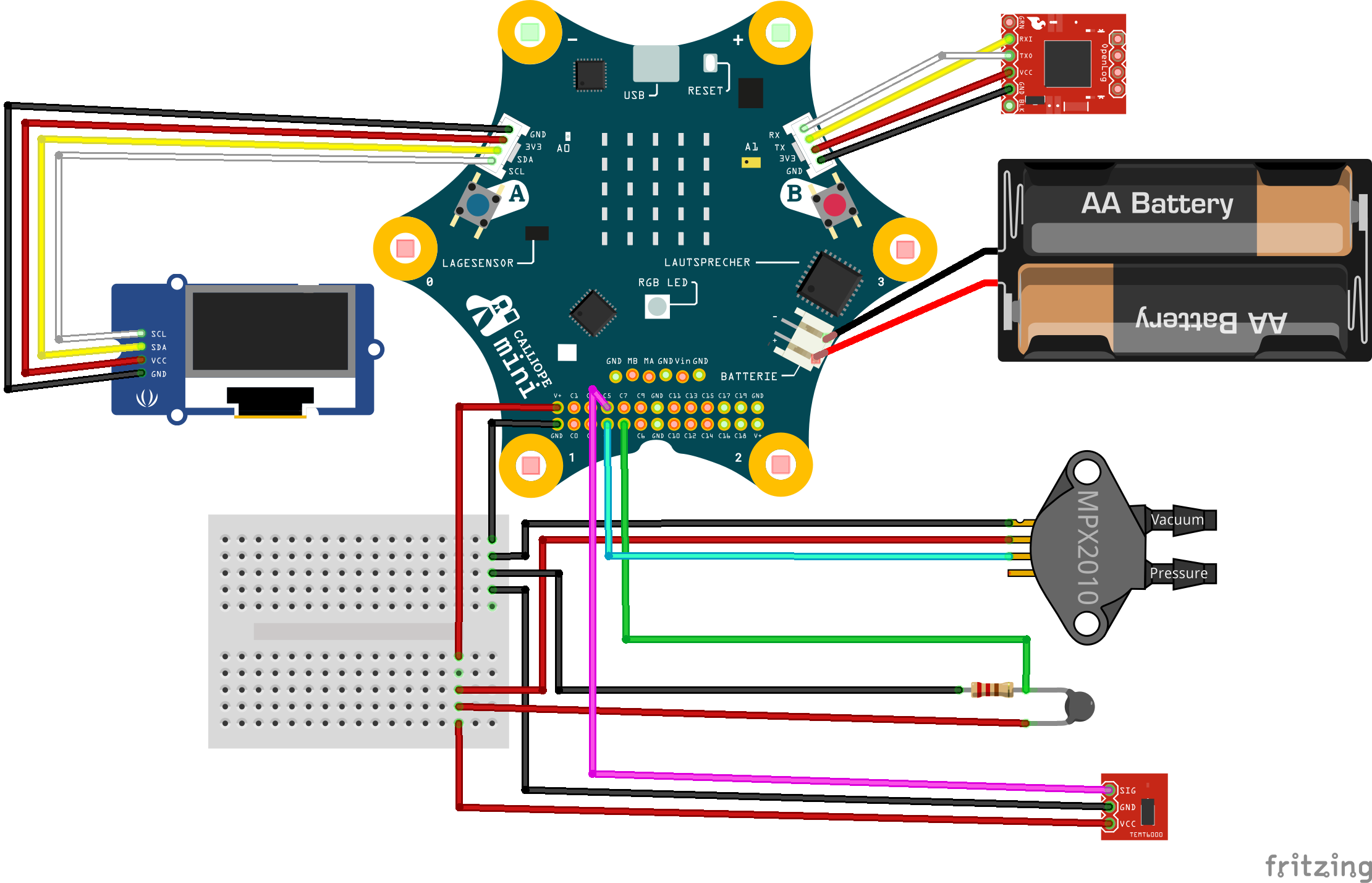

Schaltplan

Verwendete Bauteile:

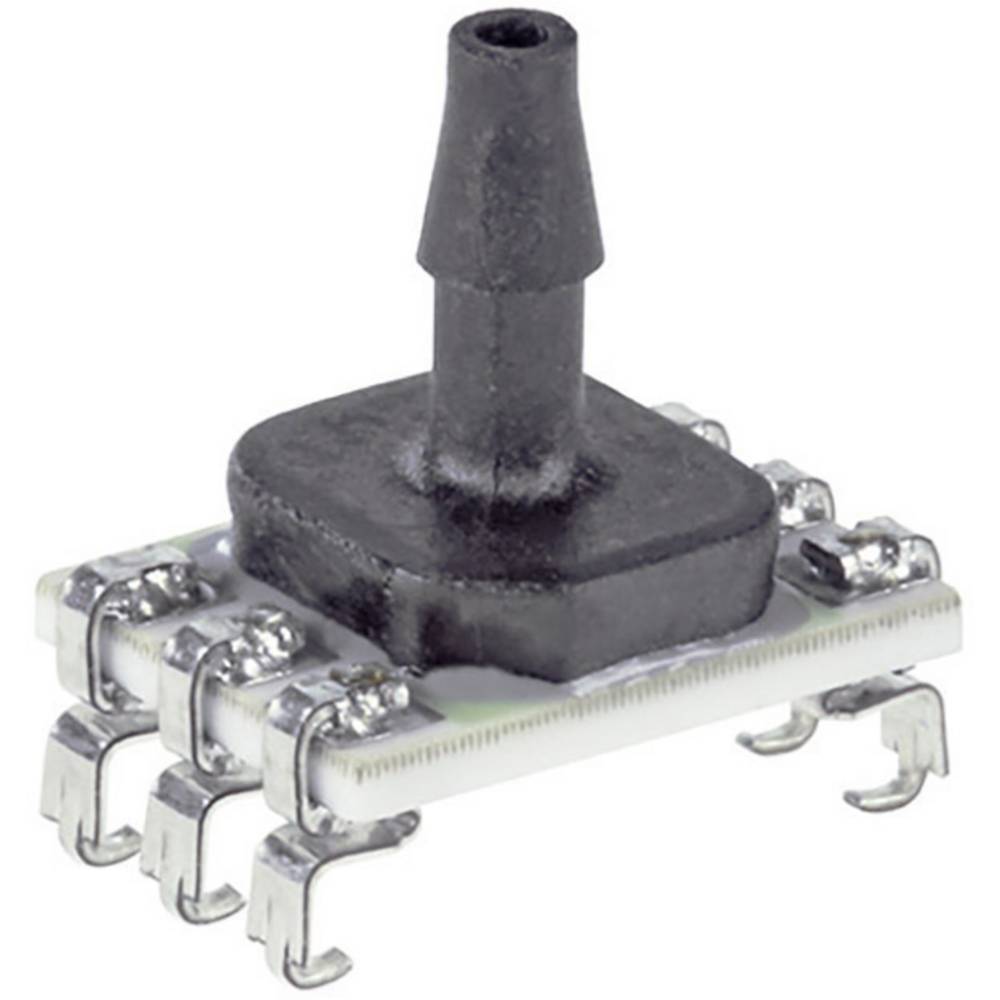

Honeywell AIDC Drucksensor, analog ABPMANN004BGAA5

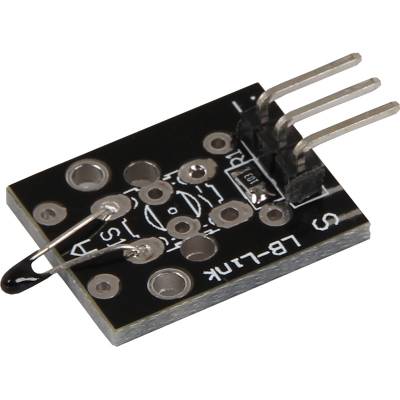

KY-013 Temperatur-Sensor Modul, analog

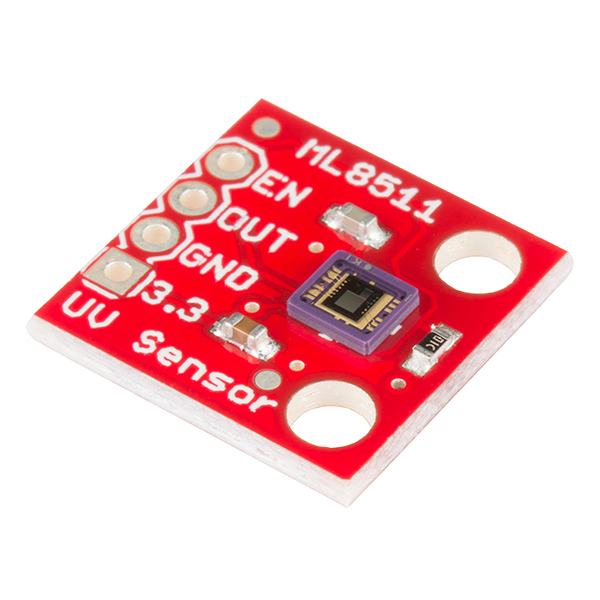

Spark Fun UV-Sensor ML8511, analog

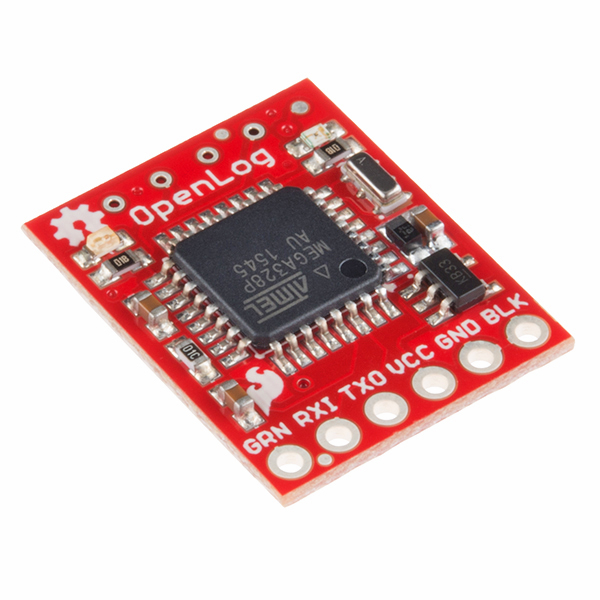

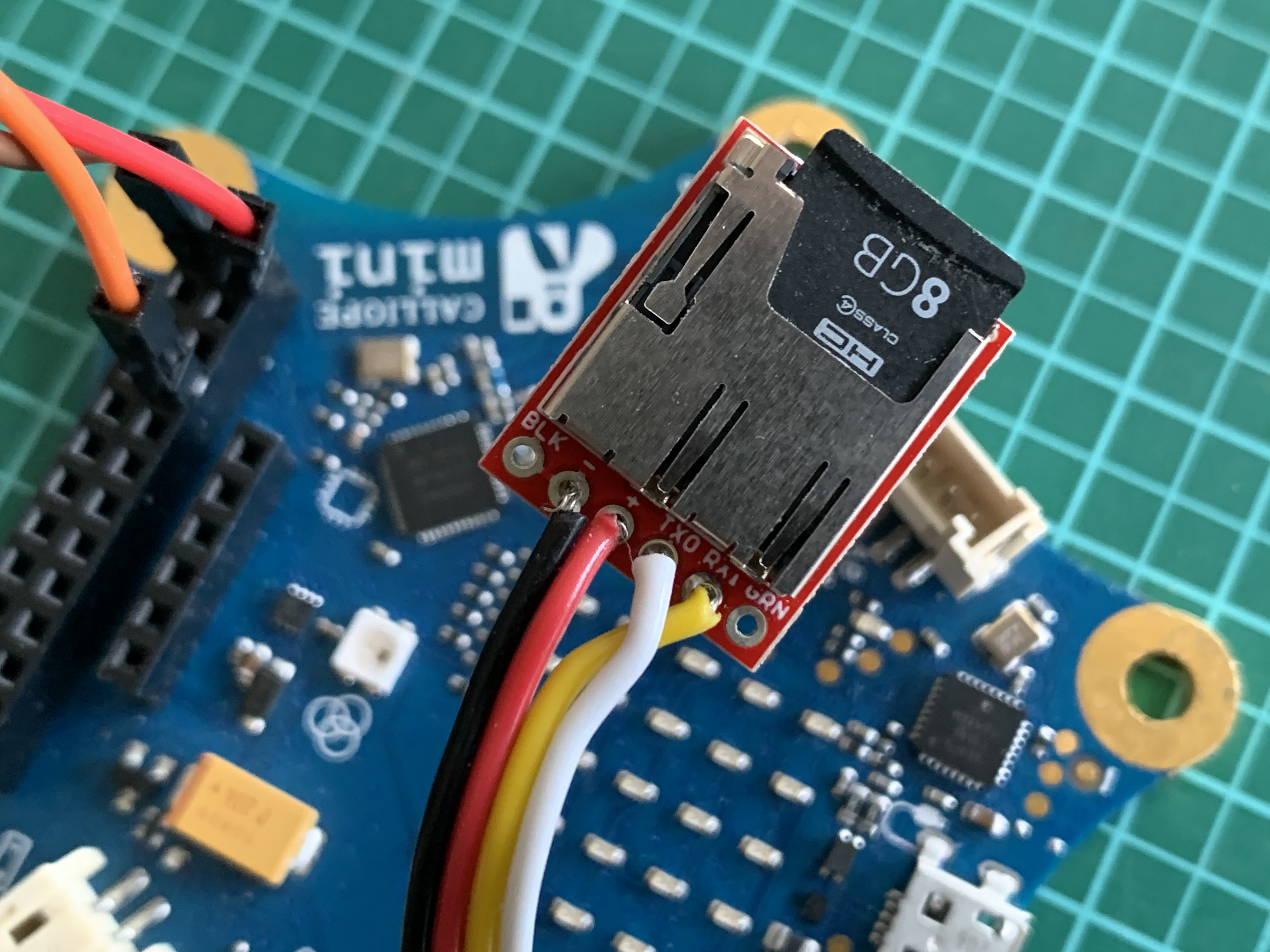

Spark Fun Open Log SD-Karten-Breakout

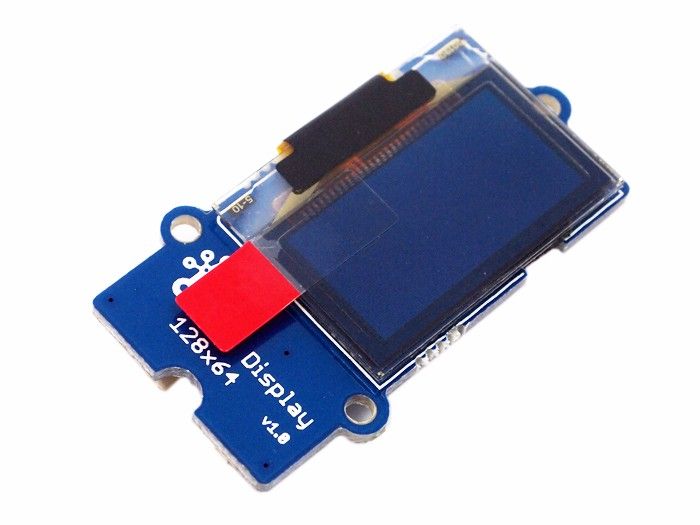

Grove - OLED Display 0.96''
